TPS-2瞬态平面源

TPS-2瞬态平面源设计用于测试固体、糊状物、粘性液体和粉末的绝对热导率、热扩散率、比热。

适用于：固体、糊状物和粉末

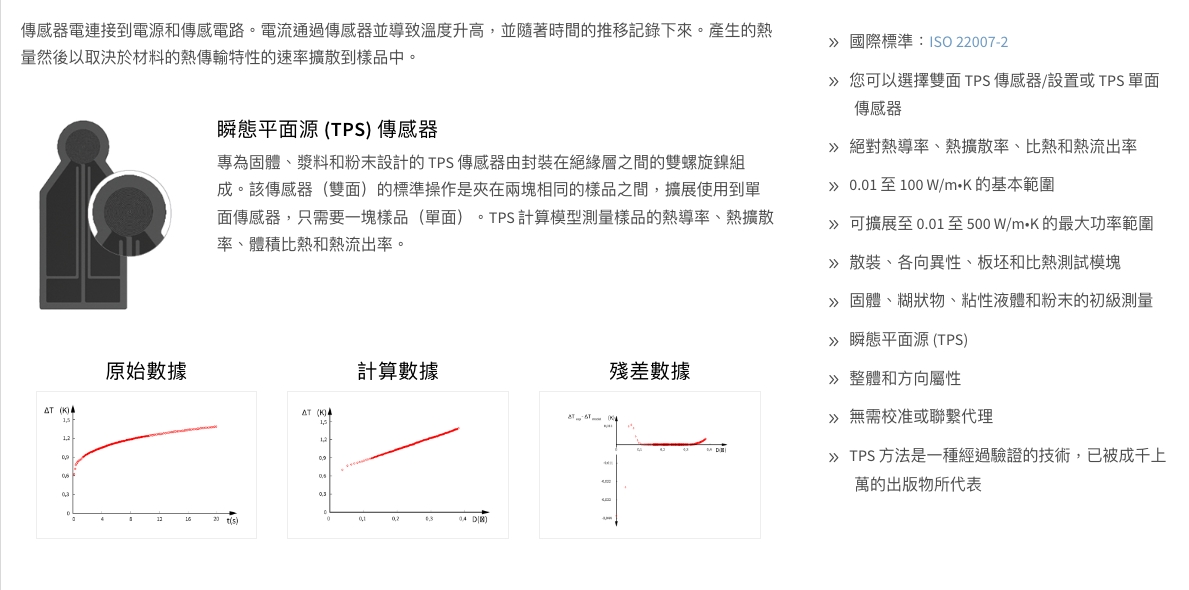

用于固体、糊剂和粉末的瞬态平面源 (TPS) 广泛用于精确测量绝对热导率、热扩散率、比热和热流出率。符合ISO 22007-2: 2015 标准 TPS-2 已配置为提供 0.01 至 100 W/mK 的基本范围，可选的最大功率范围为 0.01 至 500 W/mK。

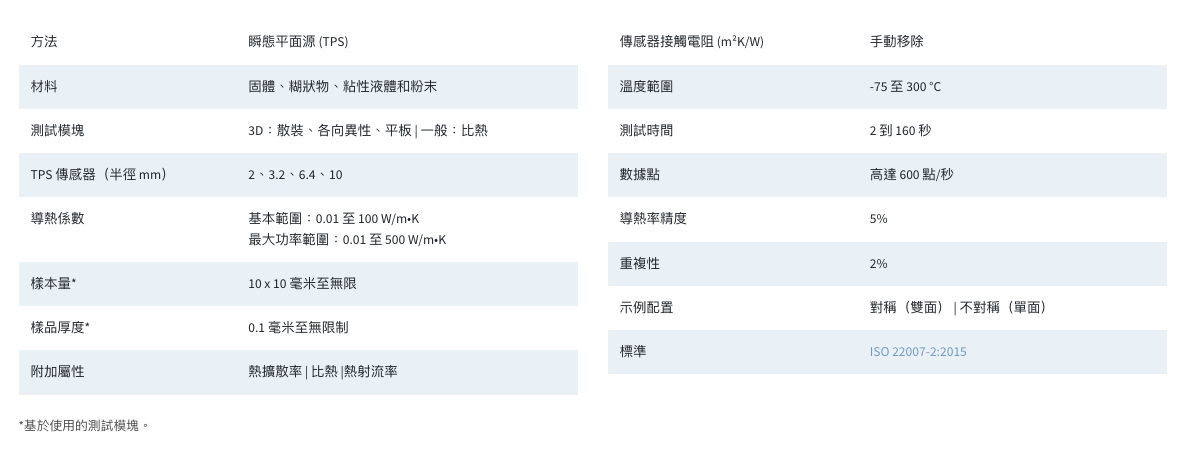

TPS-2特性

*需根据所使用之测试模块而定

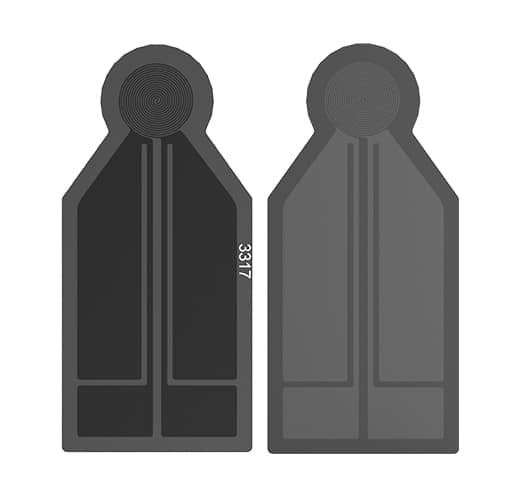

传感器遵循用于测试固体、糊状物和粉末的经典配置，顶部和底部各有一个样品，将传感器夹在中间。这形成了一个半无限的介质。

可用：2、3.2、6.4、10 毫米半径

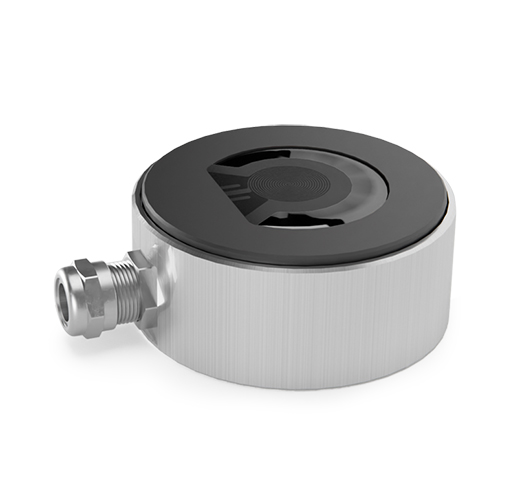

TPS 单面传感器无需两块样品即可提供出色的准确性和可重复性。这是一个非常方便的传感器，用于测试大型、难以处理的样品。

可用：3.2、6.4、10 毫米半径

Thermtest 提供不同的测试模块选择，这些模块根据测试理论分类。

热导率、热扩散率、比热和热逸散率。

基本热导率：0.01 至 100 W/mK
最大功率热导率(选配)：0.01 至 500 W/mK

平面内和平面外热导率和热扩散率。

基本热导率：0.01 至 100 W/mK 在传感器平面的轴向和径向方向
最大功率热导率(选配)：0.01 至 500 W/mK 在传感器平面的轴向和径向方向

平面内隔离，用于薄导电片材的热导率、热扩散率和体积比热。

基本热导率：0.1 至 100 W/mK
最大功率热导率(选配)：0.1 至 500 W/mK
厚度范围：0.1 至 5 mm

比热的高精度直接测量。提供各种单元尺寸，以提高异质材料的准确性。

标准测试置具：直径 20 mm x 高 5 mm

型号	MP-1(TPS)	TPS-2	TPS-3	TPS-4(连接MP-2)
导热系数	0.005 至 1800 W/mk	0.01 至 100 W/mk (可选配 500 W/mk)	0.03 至 80 W/mk	0.03 至 5 W/mk
附加可得数值	热扩散率、比热、热逸散、接触热阻	热扩散率、比热、热逸散	热扩散率、比热、热逸散	N/A
样品尺寸（mm）	5 x 5 至无限	10 x 10 至无限	40 x 40 至无限	35 x 35 至无限
样品厚度（mm)	0.01 至无限	0.1 至无限	5 至无限	5 至无限
温度范围	室温 0~300 °C, -160 \| - 50 \| -20 \| 0至300 °C	室温 RT~300 °C \| -75~200 °C	室温10~80 °C	室温10~40 °C
测试时间（秒）	0.25、0.5、1、2、3、4、5、10、 20、40、80、160、320、640、1280	2、3、4、5、10、20、40、80、160	10、20、40、80、160	20 和 40
双面（对称）传感器	是	是	是	否
单面（非对称）传感器	是	是	否	是

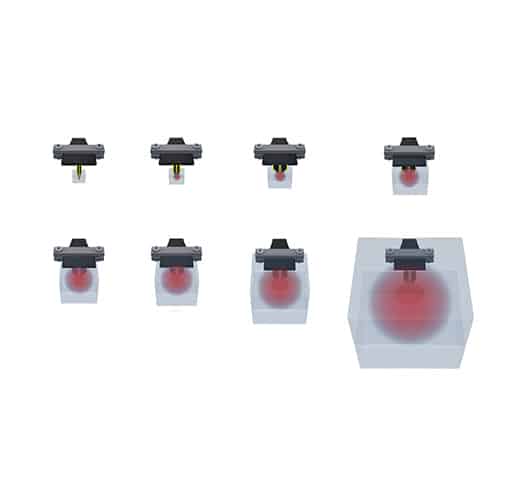

TPS 传感器（半径，毫米）	0.5、0.8、2、3.2、6.4、10、15、30	2、3.2、6.4、10	10	6.4
接触电阻（单位）	测量与手动	手动	手动	自动
3维热导	是	是	是	是
各项异性热导	是	是	否	否
板材热导	是	是	否	否
比热	是	是	否	否
1维-热导	是	否	否	否
薄膜/涂料	是	否	否	否

硬件	MP-1(TPS)	TPS-2	TPS-3	TPS-4 (连接MP-2)
连接埠 (x 4 channels)	是	否	否	否
控温平台(可选配)	是	否	否	否

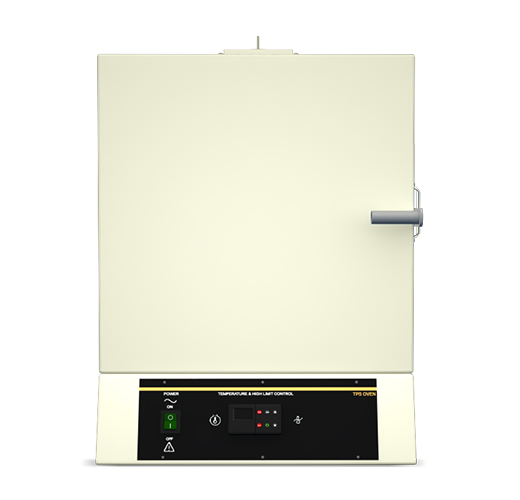

烤箱 - 自动化	是	是	否	否
THW 方法-液体/粉末检测(可选配)	是	否	否	是
符合 ISO 22007-2 标准	是	是	否	否
